სამფაზიანი სამ მავთულის კედელზე დამონტაჟებული აქტიური ჰარმონიული ფილტრი
როგორც სანდო ჩინეთის მიმწოდებელი, Geya გთავაზობთ მოწინავე სამფაზიანი სამსაფეხურიანი კედლის დამონტაჟებულ აქტიურ ჰარმონიულ ფილტრს, რომელშიც შედის მაღალი შესრულება, გამძლეობა, მარტივი ინსტალაცია და უმაღლესი ჰარმონიული შემამსუბუქებელი. მრავალფეროვანი ინდუსტრიებისთვის შესანიშნავია, ეს ფილტრი ძალიან აფასებს ჩვენს კლიენტებს მთელს მსოფლიოში. გაგზავნეთ თქვენი გამოძიება ქვემოთ და განიცადეთ ჩვენი საუკეთესო კლასის რეაგირების სიჩქარე 24 საათში!
სამფაზიანი სამ მავთულის კედელზე დამონტაჟებული აქტიური ჰარმონიული ფილტრი (APF) დინამიურად ამცირებს ჰარმონიულ დენებს, აუმჯობესებს ენერგიის ხარისხს სამფაზიანი სისტემა. ეს კედლის დამონტაჟებული განყოფილება იყენებს მოწინავე DSP+CPLD ციფრულს კონტროლი და სამი დონის ტოპოლოგია ზუსტი ჰარმონიული კომპენსაციისთვის. ის გთავაზობთ ფართო ფილტრაციის დიაპაზონს (მე -2 -დან 50 -ე ჰარმონიას), მაღალი ფილტრაცია ეფექტურობა (95%-მდე) და სწრაფი რეაგირების დრო (<10ms). მოდულური დიზაინი საშუალებას იძლევა მასშტაბური გადაწყვეტილებები პარალელური კავშირის საშუალებით. ფილტრი ასევე ეხება სამფაზურ დისბალანსს და მოიცავს დაცვის ყოვლისმომცველ მახასიათებლებს. ხელმისაწვდომია სხვადასხვა მიმდინარე რეიტინგში (25 ა - დან 150 ა) და ძაბვის დონეზე (220V - დან 690V).
მოდელის აღწერა:
| გი | აჰფ | 0.4 | 50 ა | / | 3L | W |
| საწარმოს კოდი | აქტიური ჰარმონიული ფილტრი | ძაბვის დონე 0.22: 220V 0.4: 380V ± 20% 0.5: 500V ± 20% 0.69: 690V ± 20% |
შეფასებული სიმძლავრე （Kvar） 25/50/75/100/150 ა | 3L: სამფაზიანი სამ მავთული | W: კედელზე დამონტაჟებული |
თვისებები:
● გამოიყენეთ DSP+CPLD ყველა ციფრული კონტროლის ბირთვი, სამ დონის ტოპოლოგიის ტექნოლოგია,
მოწინავე ჰარმონიული გამოვლენის ალგორითმი და PWM კონტროლის სტრატეგია მისაღწევად
ჰარმონიული დენის ზუსტი ანაზღაურება.
● მიიღოს მოდულური დიზაინი, რაც ხელს უწყობს მრავალჯერადი პარალელური კავშირს
მოდულები, იკავებს მცირე ადგილს და ადვილად შენარჩუნებაა.
● დამოუკიდებელი საჰაერო სადინარების და დამოუკიდებელი საწყობების სტრუქტურული დიზაინი
უზრუნველყოფს აღჭურვილობის სტაბილურ მუშაობას.
● მას შეუძლია ჰარმონიის გაფილტვრა ჰარმონიის ფართო სპექტრში, 2 -დან 50 -მდე
ჰარმონიკა და ერთდროულად გადაჭრით სამფაზიანი დისბალანსის პრობლემა.
Harm ჰარმონიული ფილტრაციის მაჩვენებელი მაღალია. თუ ტევადობა საშუალებას იძლევა, ჰარმონიული
მიმდინარე ფილტრაციის სიჩქარე შეიძლება იყოს 95%. დააყენეთ 100% მიმდინარე შეზღუდვის გამომავალი
აღჭურვილობის გრძელვადიანი სტაბილური მუშაობის უზრუნველსაყოფად.
პროგრამები:
სამფაზიანი სამ მავთულის კედელზე დამონტაჟებული აქტიური ჰარმონიული ფილტრები იდეალურია სხვადასხვა პროგრამები, რომლებიც მოითხოვს ზუსტი ჰარმონიული შემცირებას:
● მონაცემთა ცენტრები:მგრძნობიარე აღჭურვილობის დაცვა ჰარმონიული
დამახინჯება.
● საავადმყოფოები:საიმედო სიმძლავრის უზრუნველყოფა კრიტიკული სამედიცინო
მოწყობილობები.
● სამრეწველო გარემო:ენერგიის ხარისხის გაუმჯობესება
წარმოების პროცესები, მათ შორის პეტროქიმიური, ფარმაცევტული, ფოლადი და
ნახევარგამტარული ინდუსტრიები.
● ქსოვილები და მსუბუქი ინდუსტრია:ეფექტურობის გაძლიერება და
ჰარმონიულთან დაკავშირებული საკითხების შემცირება ტექსტილისა და მსუბუქი სამრეწველო გარემოში.
● განახლებადი ენერგიის სისტემები:განახლებადი ენერგიის ინტეგრირება
წყაროები ქსელის სტაბილურობის შენარჩუნებისას.
სამფაზიანი სამ მავთულის კედელზე დამონტაჟებული აქტიური ჰარმონიული ფილტრები გთავაზობთ კომპაქტს და ეფექტური გადაწყვეტა მრავალფეროვან პროგრამებში ენერგიის ხარისხის ოპტიმიზაციისთვის.
ტექნიკური პარამეტრები:
| 220V სერია | 380V სერია | 500V სერია | 690V სერია | ||
| სიმაღლე | <2000 მ, 2000 მ -ზე ზემოთ, DERATE GB/T3859.2 შესაბამისად | ||||
| გარემოს ტემპერატურა | -20 ～+50 | ||||
| ფარდობითი ტენიანობა | ≤90%, არ არის კონდენსაცია ზედაპირზე, როდესაც ყოველთვიური მინიმუმი ტემპერატურა 25 | ||||
| დაბინძურების დონე | III დონე ქვემოთ | ||||
| ოპერაციული ძაბვა | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | |
| სამუშაო სიხშირე | 50Hz ± 5% | ||||
| კომპენსაციის მიმდინარეობა | 25 ა | 25/50/75/100/150A | 100 ა | 100 ა | |
| ქსელის სტრუქტურა | ლ/ნ | 3P3W/3P4W | 3P3W/3P4W | 3P3W/3P4W | |
| ერთეულების რაოდენობა პარალელურად არის დაკავშირებული | ულტრაიისფერი | ||||
| საერთო მანქანის ეფექტურობა | ≥97% | ||||
| ქსელის სტრუქტურა | 32 კჰც | 16 კჰც | 12.8 კჰც | 12.8 კჰც | |
| კომპენსაციის დიაპაზონი | 2 ～ 50 ჯერ, ერთჯერადი კომპენსაციის განაკვეთი რეგულირდება | ||||
| ფუნქციის შერჩევა | რეაქტიული ძალა | რეაქტიული ძალა, რეაქტიული ძალა + ასიმეტრია | |||
| რეაქტიული ძალა კომპენსაციის განაკვეთი | ≥95% | > 92% | |||
| ნეიტრალური ფილტრაცია უნარიანობა | ნეიტრალური ხაზის ფილტრაციის შესაძლებლობა ფაზის ფილტრაციის 3 -ჯერ მეტია უნარიანობა | ||||
| სრული რეაგირების დრო | ＜ 10 მმ | 40 მმ | 40 მმ | 40 მმ | |
| ხმაურობა | ≤60dB | ≤60dB | ≤65dB | ≤65dB | |
| კონტროლის მეთოდი | ორმხრივი RS485 ინტერფეისი (მხარს უჭერს GPRS/WiFi) | ||||
| დაცვა | გადატვირთვა, პროგრამული უზრუნველყოფა/აპარატურა ზედმეტი, ქსელის გადაჭარბება და undervoltage, ენერგიის უკმარისობა, overtemperature, სიხშირის არანორმალობა დაცვა და ა.შ. | გადატვირთვა, პროგრამული უზრუნველყოფა/აპარატურა ზედმეტი, ქსელის გადაჭარბება და undervoltage, ქსელის ძაბვის დისბალანსი, ენერგიის უკმარისობა, overtemperature, სიხშირის არანორმალობა, მოკლე წრის დაცვა და ა.შ. | |||
| ინსტალაციის მეთოდი | კედელზე დამონტაჟებული | ||||
| შემომავალი ხაზი | ზედა შემომავალი （კედელზე დამონტაჟებული | ||||
| დაცვის დონე | IP20 | ||||
მოდელი და სპეციფიკაცია:
| მოდელები | ||||
|---|---|---|---|---|

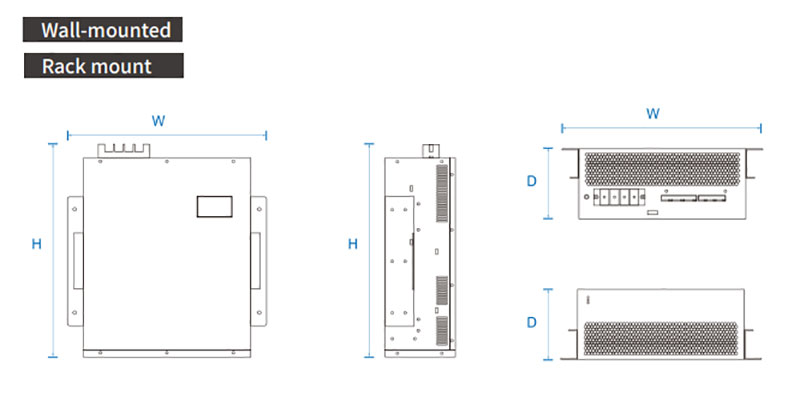

| მოდელის ნომერი | შეფასებული მიმდინარე (ა) | სისტემის ძაბვა (V) | ზომები (D*W*H) | გამაგრილებელი მეთოდი |
| Gy apf-0.22-25a/2l-r/w | 25 | 220 | 220*330*160 მმ | იძულებითი ჰაერის გაგრილება |
| Gy apf-0.4-25a/4l-r/w | 25 | 380 ± 20% | 460*490*89 მმ | |
| Gy apf-0.4-50a/4l-r/w | 50 | 380 ± 20% | 460*490*89 მმ | |
| Gy apf-0.4-75a/4l-r/w | 75 | 380 ± 20% | 500*510*190 მმ | |
| Gy apf-0.4-100a/4l-r/w | 100 | 380 ± 20% | 500*550*240 მმ | |
| Gy apf-0.4-150a/4l-r/w | 150 | 380 ± 20% | 500*550*240 მმ | |
| Gy apf-0.5-100a/4l-r/w | 100 | 500 ± 20% | 495*675*275 მმ | |
| Gy apf-0.69-100a/4l-r/w | 100 | 690 ± 20% | 495*675*275 მმ | |
