380V თაროს დამონტაჟებული აქტიური ჰარმონიული ფილტრი
გჭირდებათ მაღალი ხარისხის 380V თაროს დამონტაჟებული აქტიური ჰარმონიული ფილტრი? Geya გთავაზობთ ჭკვიან, საიმედო გადაწყვეტილებებს, რომლებიც მორგებულია თქვენს საჭიროებებზე. ყოვლისმომცველი კონფიგურაციებით, ხარისხის უზრუნველყოფით და სწრაფი მიწოდებით, ჩვენ ვმართავთ მომხმარებლის სხვადასხვა მოთხოვნებს. დაგვიკავშირდით ახლა საბითუმო ფასებისა და 24-საათიანი ონლაინ სერვისისთვის!
380V თაროს დამონტაჟებული აქტიური ჰარმონიული ფილტრი (AHF) უზრუნველყოფს მოწინავე ჰარმონიას შემსუბუქება სამფაზიანი ოთხფეხა (3P4W) და სამფაზიანი სამ მავთულისთვის (3p3W) ენერგიის სისტემები. DSP+CPLD ციფრული კონტროლის და სამ დონის გამოყენებით ტოპოლოგია, ეს თაროს დამონტაჟებული განყოფილება აწვდის ზუსტ ჰარმონიულ დენს კომპენსაცია 50 -ე ჰარმონიამდე. მოდულური დიზაინი მხარს უჭერს პარალელურად კავშირი გაზრდილი სიმძლავრისთვის და გამარტივებული შენარჩუნებისთვის. შედგენილი მოდელები ხელმისაწვდომია მიმდინარე რეიტინგებით 25A- დან 150A- მდე, მიმართულია ა ელექტროენერგიის სისტემის მოთხოვნების ფართო სპექტრი. იძულებითი ჰაერის გაგრილება უზრუნველყოფს საიმედო ოპერაცია თუნდაც მოთხოვნილ პირობებში. ეს 380V თაროს მთა აქტიურია ჰარმონიული ფილტრი გთავაზობთ მძლავრ და ადაპტირებულ გადაწყვეტას ჰარმონიულისთვის დამახინჯება.
მოდელის აღწერა:
| გი | აჰფ | 0.4 | 50 ა | / | 4L | R |
| საწარმოს კოდი | აქტიური ჰარმონიული ფილტრი | ძაბვის დონე 0.4: 380V ± 20% |
შეფასებული სიმძლავრე （Kvar） 25/50/75/100/150 ა | 3L: სამფაზიანი სამ მავთული 4L: სამფაზიანი ოთხფეხა |
რ: თაროს მთა |
თვისებები:
● გამოიყენეთ DSP+CPLD ყველა ციფრული კონტროლის ბირთვი, სამ დონის ტოპოლოგიის ტექნოლოგია,
მოწინავე ჰარმონიული გამოვლენის ალგორითმი და PWM კონტროლის სტრატეგია მისაღწევად
ჰარმონიული დენის ზუსტი ანაზღაურება.
● მიიღოს მოდულური დიზაინი, რაც ხელს უწყობს მრავალჯერადი პარალელური კავშირს
მოდულები, იკავებს მცირე ადგილს და ადვილად შენარჩუნებაა.
● დამოუკიდებელი საჰაერო სადინარების და დამოუკიდებელი საწყობების სტრუქტურული დიზაინი
უზრუნველყოფს აღჭურვილობის სტაბილურ მუშაობას.
● მას შეუძლია ჰარმონიის გაფილტვრა ჰარმონიის ფართო სპექტრში, 2 -დან 50 -მდე
ჰარმონიკა და ერთდროულად გადაჭრით სამფაზიანი დისბალანსის პრობლემა.
Harm ჰარმონიული ფილტრაციის მაჩვენებელი მაღალია. თუ ტევადობა საშუალებას იძლევა, ჰარმონიული
მიმდინარე ფილტრაციის სიჩქარე შეიძლება იყოს 95%. დააყენეთ 100% მიმდინარე შეზღუდვა
გამომავალი აღჭურვილობის გრძელვადიანი სტაბილური მუშაობის უზრუნველსაყოფად.
პროგრამები:
380V თაროს დამონტაჟებული აქტიური ჰარმონიული ფილტრები განლაგებულია სხვადასხვა ინდუსტრიები ენერგიის ხარისხისა და სისტემის სტაბილურობის უზრუნველსაყოფად:
● მონაცემთა ცენტრები:მისიის კრიტიკული სერვერების დაცვა და
ქსელის აპარატურა ჰარმონიულთან დაკავშირებული საკითხებიდან.
● სამრეწველო გარემო:შესრულების გაძლიერება და
ცვლადი სიხშირის დისკების (VFD) და სხვა არაწრფივი საიმედოობა
ტვირთები.
● საწარმოო მცენარეები:ენერგიის ფაქტორების გაუმჯობესება და შემცირება
ენერგიის მოხმარება.
● ზეთი და გაზი:შენარჩუნება სტაბილური ძალა მგრძნობიარე
პროცესის კონტროლის სისტემები.
380V თაროს დამონტაჟებული და საიმედო ენერგიის ხარისხი პროგრამების მოთხოვნით.
ტექნიკური პარამეტრები:
| 220V სერია | 380V სერია | 500V სერია | 690V სერია | ||
| სიმაღლე | <2000 მ, 2000 მ -ზე ზემოთ, DERATE GB/T3859.2 შესაბამისად | ||||
| გარემოს ტემპერატურა | -20 ～+50 | ||||
| ფარდობითი ტენიანობა | ≤90%, არ არის კონდენსაცია ზედაპირზე, როდესაც ყოველთვიურად მინიმალური ტემპერატურაა 25 | ||||
| დაბინძურების დონე | III დონე ქვემოთ | ||||
| ოპერაციული ძაბვა | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | |
| სამუშაო სიხშირე | 50Hz ± 5% | ||||
| კომპენსაციის მიმდინარეობა | 25 ა | 25/50/75/100/150A | 100 ა | 100 ა | |
| ქსელის სტრუქტურა | ლ/ნ | 3P3W/3P4W | 3P3W/3P4W | 3P3W/3P4W | |
| ერთეულების რაოდენობა პარალელურად არის დაკავშირებული |
ულტრაიისფერი | ||||
| საერთო მანქანის ეფექტურობა | ≥97% | ||||
| ქსელის სტრუქტურა | 32 კჰც | 16 კჰც | 12.8 კჰც | 12.8 კჰც | |
| კომპენსაციის დიაპაზონი | 2 ～ 50 ჯერ, ერთჯერადი კომპენსაციის განაკვეთი რეგულირდება | ||||
| ფუნქციის შერჩევა | რეაქტიული ძალა | რეაქტიული ძალა, რეაქტიული ძალა + ასიმეტრია | |||
| რეაქტიული ძალა კომპენსაციის განაკვეთი |
≥95% | > 92% | |||
| ნეიტრალური ფილტრაცია უნარიანობა |
ნეიტრალური ხაზის ფილტრაციის შესაძლებლობა ფაზის 3 -ჯერ მეტია ფილტრაციის შესაძლებლობები | ||||
| სრული რეაგირების დრო | ＜ 10 მმ | 40 მმ | 40 მმ | 40 მმ | |
| ხმაურობა | ≤60dB | ≤60dB | ≤65dB | ≤65dB | |
| კონტროლის მეთოდი | ორმხრივი RS485 ინტერფეისი (მხარს უჭერს GPRS/WiFi) | ||||
| დაცვა | გადატვირთვა, პროგრამული უზრუნველყოფა/აპარატურა ზედმეტი, ქსელის გადაჭარბება და undervoltage, ენერგიის უკმარისობა, overtemperator არანორმალურობის დაცვა და ა.შ. | გადატვირთვა, პროგრამული უზრუნველყოფა/აპარატურა ზედმეტი, ქსელის გადაჭარბება და undervoltage, ქსელის ძაბვის დისბალანსი, ენერგიის უკმარისობა, ზეწოლა, სიხშირის არანორმალობა, მოკლე წრე დაცვა და ა.შ. | |||
| ინსტალაციის მეთოდი | თაროს/კედელზე დამონტაჟებული | თაროს | |||
| შემომავალი ხაზი | უკან შემომავალი （თაროს ტიპი） 、 ზედა შემომავალი （კედელზე დამონტაჟებული | უკან შემომავალი ხაზი | |||
| დაცვის დონე | IP20 | ||||
მოდელი და სპეციფიკაცია:
| მოდელები | ||||
|---|---|---|---|---|

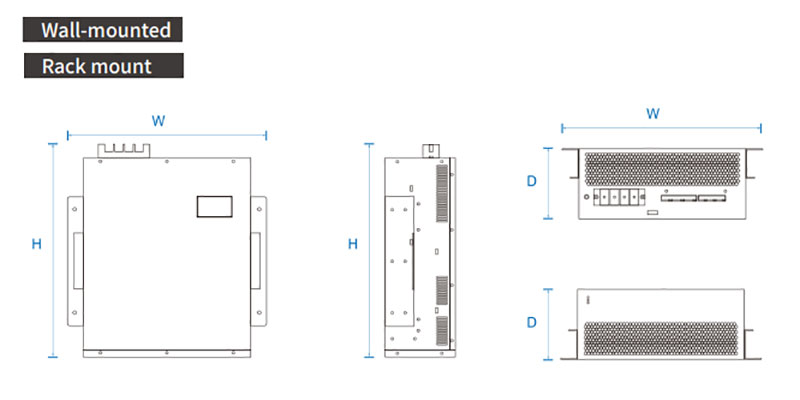

| მოდელის ნომერი | შეფასებული მიმდინარე (ა) | სისტემის ძაბვა (V) | ზომები (D*W*H) | გამაგრილებელი მეთოდი |
| Gy apf-0.22-25a/2l-r/w | 25 | 220 | 220*330*160 მმ | იძულებითი ჰაერის გაგრილება |
| Gy apf-0.4-25a/4l-r/w | 25 | 380 ± 20% | 460*490*89 მმ | |
| Gy apf-0.4-50a/4l-r/w | 50 | 380 ± 20% | 460*490*89 მმ | |
| Gy apf-0.4-75a/4l-r/w | 75 | 380 ± 20% | 500*510*190 მმ | |
| Gy apf-0.4-100a/4l-r/w | 100 | 380 ± 20% | 500*550*240 მმ | |
| Gy apf-0.4-150a/4l-r/w | 150 | 380 ± 20% | 500*550*240 მმ | |
| Gy apf-0.5-100a/4l-r/w | 100 | 500 ± 20% | 495*675*275 მმ | |
| Gy apf-0.69-100a/4l-r/w | 100 | 690 ± 20% | 495*675*275 მმ | |
